氣動蝶閥

對夾中線蝶閥(氣動)

對夾中線蝶閥(氣動)

產品詳情

技術參數

      產品型號:D671X

      適用壓力:PN1.0~1 .6MPa

      適用規格:DN50~1200

      適用溫度:-10℃~150℃

      閥體材質:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、鋁青銅


產品結構特征

      1、減小轉動力矩,支撐閥桿,并使其與閥體有效分離,減小閥桿的磨損。

      2、經過拋光處理,與閥座精密配合。

      3、實現氣密性試驗零泄漏要求,啟閉力矩小,延長閥座使用壽命。

      4、閥桿密封不易變形,從而避免了通常的閥桿泄漏現象。

      5、精度高,強度大,適用于手柄及其它控制裝置的安裝。

      6、牢固連接閥桿與閥板,具有防振脫特點,且易于更換。

      7、整體性好,便于控制閥板啟閉。

      8、具有不脫落、抗拉、防泄漏、更換方便等特點。

      9、作為管路中調節或截斷介質的設備。

      10、適用于手柄控制裝置(DN50~300),蝸輪蝸桿、電動及氣動控制裝置。

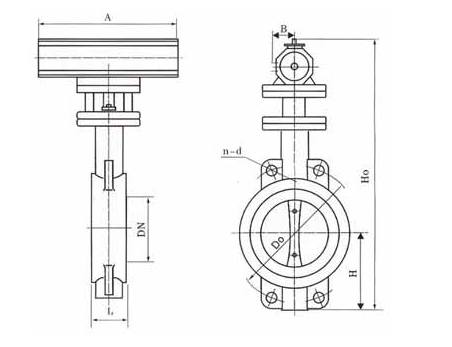

主要外形連接尺寸

公稱通徑 結構長度
(標準值)
外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 2-1/2 46 70 330 180 65 130 4-14 146 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
